Jak wybrać niezawodną fabrykę gniazd Keystone i paneli krosowych

Niezawodną fabrykę komponentów okablowania strukturalnego można potwierdzić na trzy sposoby: produkuje ona we własnym zakresie pełną rodzinę produktów, od wtyczek bez użycia narzędzi i gniazd typu keystone po panele krosowe i płyty czołowe, posiada uznane certyfikaty, takie jak UL, CE, RoHS i ISO9001, a także może przedstawić identyfikowalne zapisy jakości dla każdej partii produkcyjnej. Kupujący, którzy sprawdzą te trzy punkty przed złożeniem zamówienia, unikają większości problemów z zaopatrzeniem spotykanych przy zamawianiu okablowania sieciowego, w tym niespójnych wymiarów portów, niestabilnego pokrycia styków i niedopasowanego kodowania kolorami akcesoriów.

Produkcja wtyczek bez użycia narzędzi, ekranowanych wtyczek RJ45 bez użycia narzędzi i złączy RJ45

Beznarzędziowa fabryka wtyczek produkuje złącza RJ45, które kończą się na kablu bez użycia narzędzia do zaciskania, przy użyciu mechanizmu sprężynowego lub śrubowego blokującego zamiast ostrzy dziurkacza stosowanych w tradycyjnej linii fabrycznej złączy RJ45. Ma to znaczenie dla instalatorów, ponieważ standardowa wtyczka zaciskana zależy w dużym stopniu od kalibracji narzędzia, podczas gdy złącze niewymagające użycia narzędzi zapewnia spójne zakończenie każdego technika na miejscu.

Poszycie kontaktowe

Niezawodne fabryki złączy działające bez użycia narzędzi stosują złocenie styków, zwykle w zakresie od 15 do 50 mikro cali, aby zapewnić odporność na utlenianie i utrzymanie stabilnych strat wtrąceniowych podczas powtarzających się cykli łączenia.

Wersje ekranowane

Fabryka ekranowanych wtyczek RJ45 bez użycia narzędzi dodaje metalową obudowę i ścieżkę przewodu odprowadzającego wokół bloku stykowego, co jest potrzebne wszędzie tam, gdzie okablowanie przebiega w pobliżu silników, stateczników oświetleniowych lub przemysłowych linii energetycznych generujących zakłócenia elektromagnetyczne.

Tolerancja mieszkaniowa

Tolerancja formowania wtryskowego na obudowie wtyczki kontroluje, jak mocno zatrzask zatrzaskuje się w gnieździe trapezowym lub porcie panelu krosowego, co jest łatwym sposobem oceny jakości oprzyrządowania podczas audytu fabrycznego.

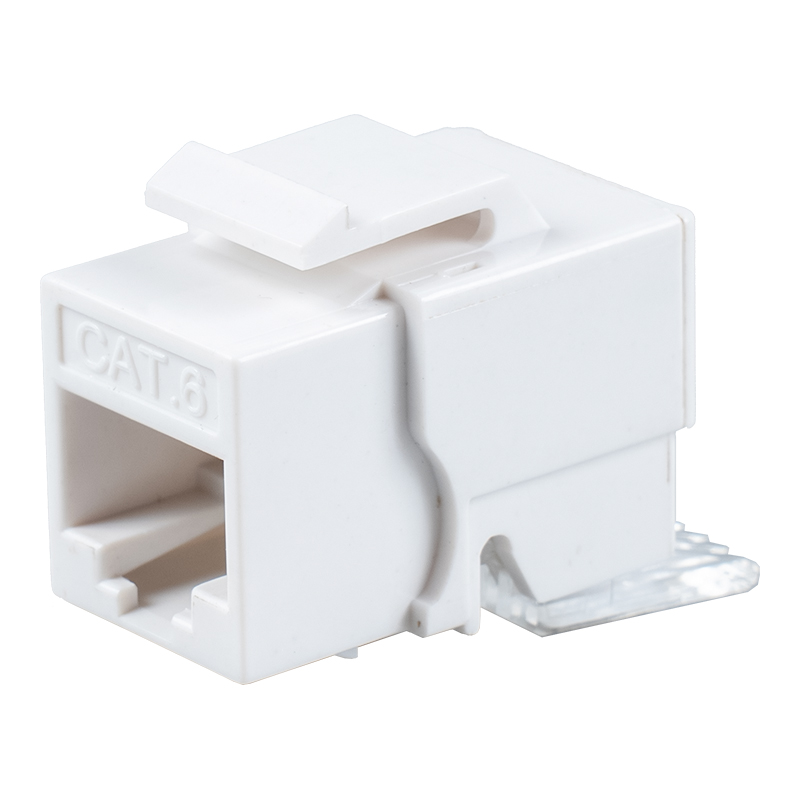

Opcje gniazda Keystone, gniazda modułowego i gniazda Keystone 90 stopni

Fabryka gniazd Keystone i fabryka gniazd modułowych w rzeczywistości opisują tę samą rodzinę produktów, ponieważ kształtem Keystone jest modułowa wkładka, która zatrzaskuje się w płycie czołowej lub panelu krosowym. Główną decyzją projektową, przed którą stają kupujący, jest wybór między prostym gniazdem wejściowym a gniazdem trapezowym pod kątem 90 stopni, które prowadzi kabel na boki w przypadku instalacji, w których głębokość ściany lub szafki jest ograniczona.

Funkcja	Standardowe gniazdo Keystone	Gniazdo Keystone 90 stopni
Kierunek wyjścia kabla	Prosto z powrotem	Bok pochylony
Najlepsze dopasowanie	Otwarte panele krosowe, standardowe puszki ścienne	Płytkie dno, niskoprofilowe płyty czołowe
Metoda zakończenia	Uderzenie IDC o 180 stopni	Uderzenie IDC o 180 stopni
Typowe znamionowe cykle krycia	750 cykli na referencję TIA-568	750 cykli na referencję TIA-568

Podczas audytu fabryki podnośników trapezowych zapytaj o ocenę płomienia żywicy obudowy. Plastik zgodny z normą UL94V-0 to podstawa, której wymaga większość specyfikacji centrów danych i powinien być spójny zarówno w przypadku wersji z gniazdem trapezowym prostym, jak i 90-stopniowym.

Możliwość produkcji paneli krosowych i płyt czołowych

Fabryka paneli krosowych potrzebuje linii do tłoczenia metali i malowania proszkowego, aby wyprodukować spójne ramy z 24 i 48 portami, ponieważ wypaczony lub źle ustawiony panel powoduje zaburzenie odstępów między portami w całej szafie. Fabryka płyt czołowych działa na mniejszą skalę, ale nadal wymaga konsystencji formy, ponieważ płyta czołowa, która nie przylega do ściany, jest jedną z najczęstszych skarg zgłaszanych przez instalatorów.

Nabywcy zaopatrujący się w oba produkty od jednego dostawcy korzystają z dopasowanych wycięć na porty, ponieważ gwarantuje się, że gniazdo Keystone z tej samej fabryki zatrzaśnie się w panelu krosowym i płycie czołowej bez dodatkowego adaptera.

24 / 48

Typowa liczba portów panelu krosowego

1 do 6

Porty na projekt płyty czołowej

1U/2U

Standardowe wysokości paneli regałowych

Gama produktów okablowania strukturalnego rdzeniowego

Rodziny produktów, o których mowa w tym przewodniku, są produkowane razem na jednej hali produkcyjnej, co pozwala zachować spójne wymiary portów, pokrycie i kolory obudowy w całej instalacji.

Wtyczka beznarzędziowa

Kluczowy Jacek

Płyta czołowa

Panel krosowy

Menedżer kabli

Zarządzanie kablami, skrzynka montażowa, puszka dolna i akcesoria do łączników liniowych

Oprócz samego złącza i gniazda kompletne zamówienie na okablowanie zwykle obejmuje kilka kategorii akcesoriów, które może dostarczyć łącznie jedna fabryka systemów zarządzania kablami.

Menedżer kabli
Poziome i pionowe prowadnice kabli pozwalają uporządkować kable krosowe nad i pod panelem krosowym, zmniejszając obciążenie zakończonych portów i umożliwiając znacznie szybsze śledzenie późniejszych ruchów lub zmian.
Pudełko montażowe
Fabryka skrzynek montażowych produkuje puszki powierzchniowe, które utrzymują płytę czołową na płycie gipsowo-kartonowej lub betonie, gdzie nie ma wnęki w ścianie, co jest powszechne w projektach modernizacyjnych i budynkach przemysłowych.
Dolne pudełko
Obudowa dolna to wpuszczana obudowa montowana w ścianie przed wykończeniem, a fabryka skrzynek dolnych musi dopasować swój rozmiar otworu do zakresu płyt czołowych, z którymi będzie sparowana.
Łącznik liniowy
Fabryka łączników liniowych produkuje małe złącza lufowe używane do łączenia dwóch ciągów kablowych od końca do końca, co jest często bardziej praktyczne niż przeciąganie kabla przez gotową ścianę lub sufit.

IP68

Fabryka złączy IP68 do zastosowań zewnętrznych i przemysłowych

Fabryka złączy IP68 produkuje uszczelnione warianty tych samych rodzin gniazd i wtyczek Keystone do użytku poza przegrodami budynku. Zgodnie z normą IEC 60529 stopień ochrony IP68 oznacza, że obudowa jest całkowicie pyłoszczelna i pozostaje zabezpieczona przed ciągłym zanurzeniem w wodzie na głębokość większą niż jeden metr, co stanowi punkt odniesienia dla zewnętrznych systemów CCTV, linii automatyki przemysłowej i bezprzewodowego sprzętu dachowego.

Ponieważ uszczelka zwiększa grubość wokół korpusu złącza, fabryka złączy o stopniu ochrony IP68 powinna potwierdzić, że produkt nadal pasuje do standardowych płyt czołowych i dolnych pudełek, lub dostarczyć wraz z nim pasującą obudowę do zastosowań zewnętrznych.

Informacje o przepustowości w różnych kategoriach kabli

Gniazda Keystone i panele krosowe są przystosowane do kategorii okablowania miedzianego, które zakończą. Poniższa tabela przedstawia certyfikowaną przepustowość dla każdej kategorii zgodnie z definicją w dokumentacji referencyjnej TIA-568, która jest wartością, którą fabryka powinna być w stanie podać dla dowolnego gniazda lub panelu w swoim katalogu.

100 MHz Kot5e

250 MHz Kot6

500 MHz Kot6A

600 MHz Kot7

2000 MHz Kot8

Gdzie w produkcji znajdują się punkty kontrolne kontroli jakości

Fabryki okablowania strukturalnego zazwyczaj rozkładają inspekcję na cztery etapy, zamiast polegać na jednej kontroli końcowej. Kontrola surowców przesiewa partie miedzi i żywicy, podczas testów procesowych sprawdza dokładność wykrawania IDC i grubość poszycia w trakcie serii, testy przed wysyłką obejmują mapę przewodów i tłumienie wtrąceniowe gotowych jednostek, a kontrola opakowania potwierdza etykietowanie i liczbę portów przed zapieczętowaniem kartonu.

Kontrola surowców, 20 procent

Testy w trakcie procesu, 35 procent

Testy przed wysyłką, 30 procent

Kontrola opakowania, 15 procent

4 etapy

Lista kontrolna oceny fabrycznej przed złożeniem zamówienia

Nakładanie się asortymentu produktów. Potwierdź, że fabryka produkuje wtyczki, gniazda Keystone, panele krosowe i płyty czołowe we własnym zakresie, zamiast sprzedawać je od oddzielnych dostawców.
Zestaw certyfikacji. Poproś o aktualne dokumenty UL, CE, RoHS, CSA i ISO9001 i dopasuj numery certyfikatów do bazy danych instytucji wydającej.
Próbne testowanie. Przed złożeniem zamówienia na kontener poproś o mapę połączeń i raport o utracie wtrąceń dla małej partii próbek.
Akcesoria matching. Sprawdź, czy puszki montażowe, puszki dolne i łączniki liniowe z tej samej fabryki pasują do płyt czołowych i podnośników z tego samego katalogu.
Opcje oceniane na zewnątrz. Jeśli jakakolwiek część projektu znajduje się na zewnątrz, upewnij się, że złącze i obudowa o stopniu ochrony IP68 są dostępne na tej samej linii produkcyjnej.

Pozyskiwanie gniazd Keystone, paneli krosowych, wtyczek niewymagających użycia narzędzi i ich akcesoriów w jednej fabryce zmniejsza ryzyko niedopasowania wymiarowego i zapewnia pojedynczy punkt kontaktowy w zakresie zapisów certyfikacyjnych i raportów z testów. Przeglądanie powyższej listy kontrolnej podczas audytu fabryki to praktyczny sposób na potwierdzenie, że dostawca może wesprzeć projekt od pierwszej próbki aż po produkcję pełnego kontenera.
