Panel krosowy ekranowany czy nieekranowany: jakiego potrzebujesz?

Wybierz ekranowany panel krosowy, jeśli okablowanie przebiega w pobliżu silników, stateczników fluorescencyjnych, wind, sprzętu spawalniczego, pomieszczeń do rezonansu magnetycznego lub gęstych przewodów współdzielonych z liniami energetycznymi. Wybierz nieekranowany panel krosowy do standardowych biur, powierzchni handlowych, szkół i instalacji mieszkalnych, w których zakłócenia elektromagnetyczne są minimalne. Decyzja sprowadza się do jednego pytania: ile szumu elektrycznego znajduje się w pobliżu ścieżki kablowej. Jeśli odpowiedź brzmi dużo, ekranowanie chroni integralność sygnału; jeśli odpowiedź brzmi bardzo mało, nieekranowany sprzęt zapewnia taką samą wydajność danych przy niższych kosztach i prostszej instalacji.

Co oddziela konstrukcję ekranowaną od nieekranowanej

Obydwa typy paneli kończą się tą samą skrętką i obsługują tę samą kategorię znamionową, ale fizyczna konstrukcja portu i tylnej części panelu jest inna.

Ekranowane panele krosowe (STP/FTP).

Ekranowany panel owija każdy port lub cały korpus panelu metalową folią lub warstwą plecionki, która jest połączona z uziemieniem szafy. Osłona ta przechwytuje zakłócenia elektromagnetyczne, zanim dotrą do par miedzianych, dzięki czemu przesłuchy i szumy zewnętrzne nie zakłócają sygnału. Panele ekranowane wymagają ciągłej ścieżki uziemiającej od panelu do ramy szafy i ostatecznie do uziemienia budynku, ponieważ niezwiązany ekran może zachowywać się jak antena i wprowadzać szum, a nie go blokować.

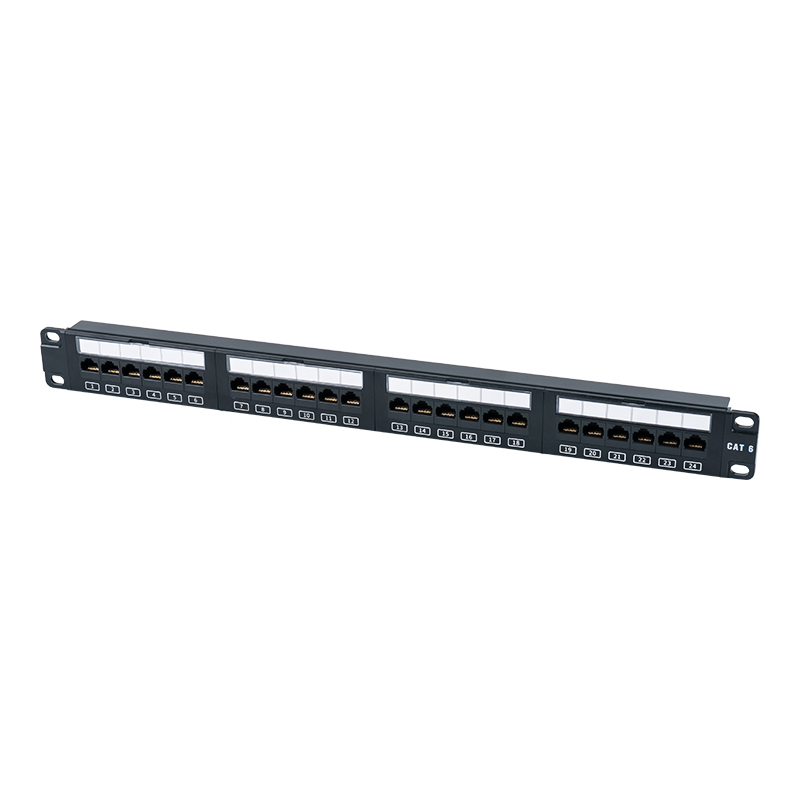

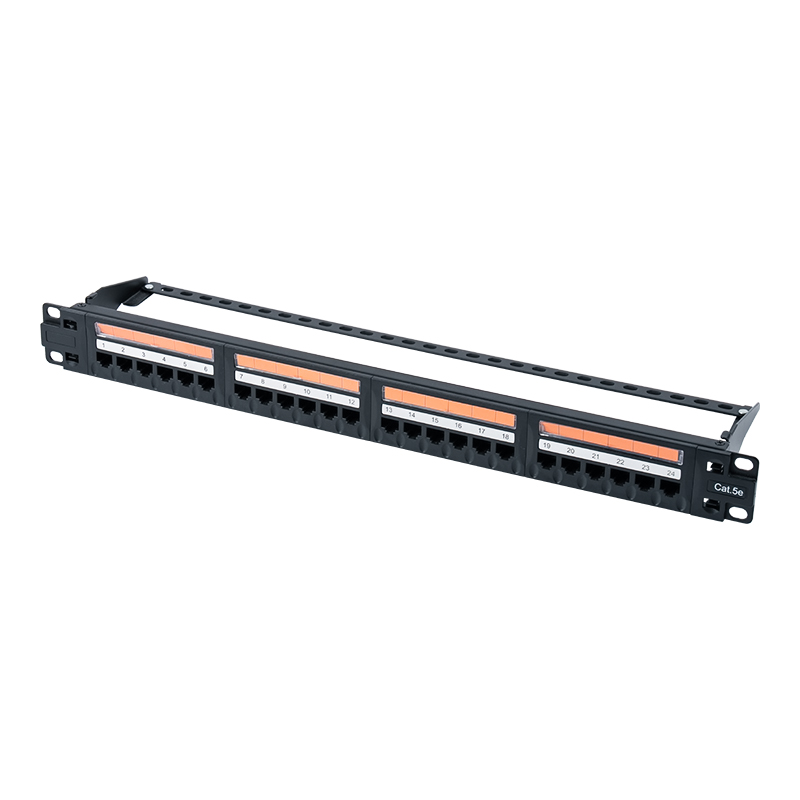

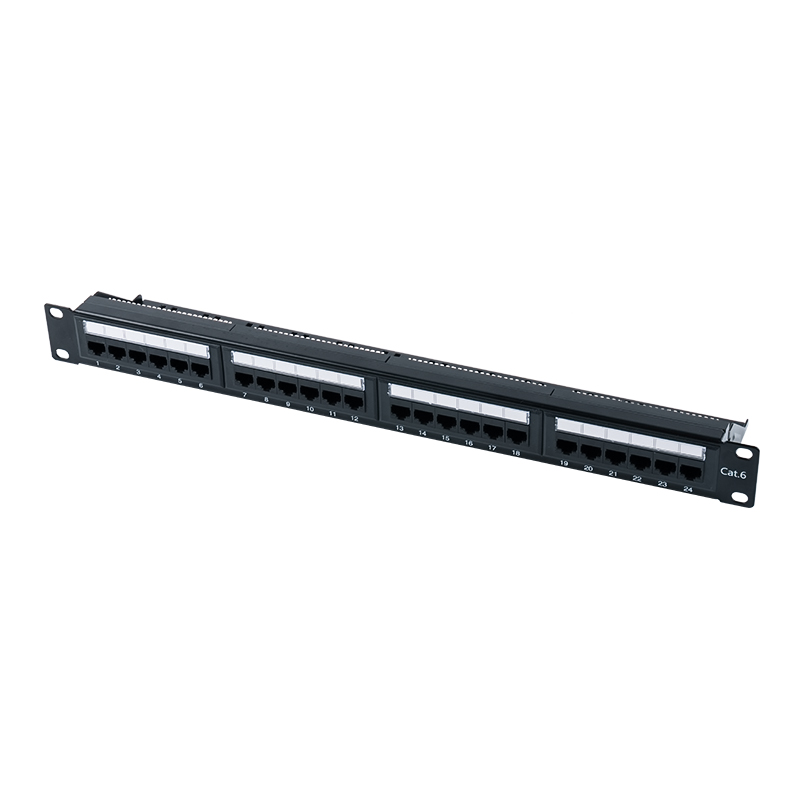

Nieekranowane (UTP) panele krosowe

Nieekranowany panel opiera się wyłącznie na współczynniku skrętu par wewnętrznych, aby wyeliminować zakłócenia. Nie ma metalowej osłony ani wymogu uziemienia, co sprawia, że instalacja jest szybsza, a sam sprzęt jest lżejszy i tańszy. W środowisku o niskim poziomie szumów sama eliminacja skrętki wystarczy, aby utrzymać łącze Cat6 lub Cat6A w granicach specyfikacji współczynnika błędów.

Kiedy potrzebujesz ekranowanego panelu krosowego

Ekranowanie opłaca się, gdy instalacja znajduje się blisko stałego źródła hałasu. W poniższej tabeli wymieniono typowe scenariusze zaczerpnięte z rzeczywistych środowisk wdrożeniowych.

Posadzki przemysłowe i fabryki	Napędy o zmiennej częstotliwości, sprzęt spawalniczy i duże silniki generują silne zakłócenia elektromagnetyczne, których nieekranowany kabel nie jest w stanie odrzucić.
Centra danych o dużej gęstości portów	Wiązane kable ułożone we wspólnych korytkach powodują wzajemne przesłuchy; ekranowanie izoluje każde łącze.
Szpitale i pracownie obrazowania	MRI i sprzęt diagnostyczny emitują zakłócenia, które mogą zakłócać wrażliwy ruch sieciowy w pobliżu.
Budynki ze wspólnym przewodem zasilającym	Każdy bieg równoległy do przewodu elektrycznego na długości większej niż kilka metrów korzysta z ekranowania.
Wdrożenia 10GBASE-T w oparciu o Cat6A	Wyższe częstotliwości, do 500 MHz, są bardziej wrażliwe na przesłuchy obce, dlatego ekranowane panele Cat6A są powszechne w nowych konstrukcjach 10 Gb/s.

Kiedy nieekranowany panel krosowy jest praktycznym wyborem

Większość sieci komercyjnych i mieszkaniowych nigdy nie napotyka poziomów zakłóceń opisanych powyżej. W standardowym biurze obsługującym Cat6 z szybkością 1 Gb/s lub nawet 10 Gb/s w odległości od 37 do 55 metrów nieekranowane panele krosowe działają identycznie jak ekranowane pod względem przepustowości danych. Oszczędności wynikają z trzech miejsc: niższego kosztu panelu, braku sprzętu uziemiającego i pasków łączących oraz szybszego zakończenia, ponieważ instalatorzy nie muszą zarządzać połączeniem ekranu na każdym porcie. W przypadku szkół, sklepów detalicznych, małych biur i sieci domowych kable nieekranowane są standardową i opłacalną opcją.

Porównanie bezpośrednie

Czynnik	Ekranowany panel krosowy	Nieekranowany panel krosowy
Odrzucenie EMI	Wysoki, blokuje zewnętrzne zakłócenia elektryczne	Umiarkowany, opiera się wyłącznie na skręcie pary
Wymagane uziemienie	Tak, ciągłe połączenie z uziemieniem szafy	Nie
Czas instalacji	Wymagany dłuższy, uziemiony pasek i kontrola połączeń	Krótsze, tylko standardowe dziurkowanie
Koszt względny	Wyższa, zazwyczaj od 20 do 40 procent więcej na port	Niższy koszt bazowy
Najlepsze dopasowanie	Obiekty przemysłowe, centra danych, 10GBASE-T działa w pobliżu zakłóceń elektromagnetycznych	Biura, domy, szkoły, standardowe okablowanie komercyjne

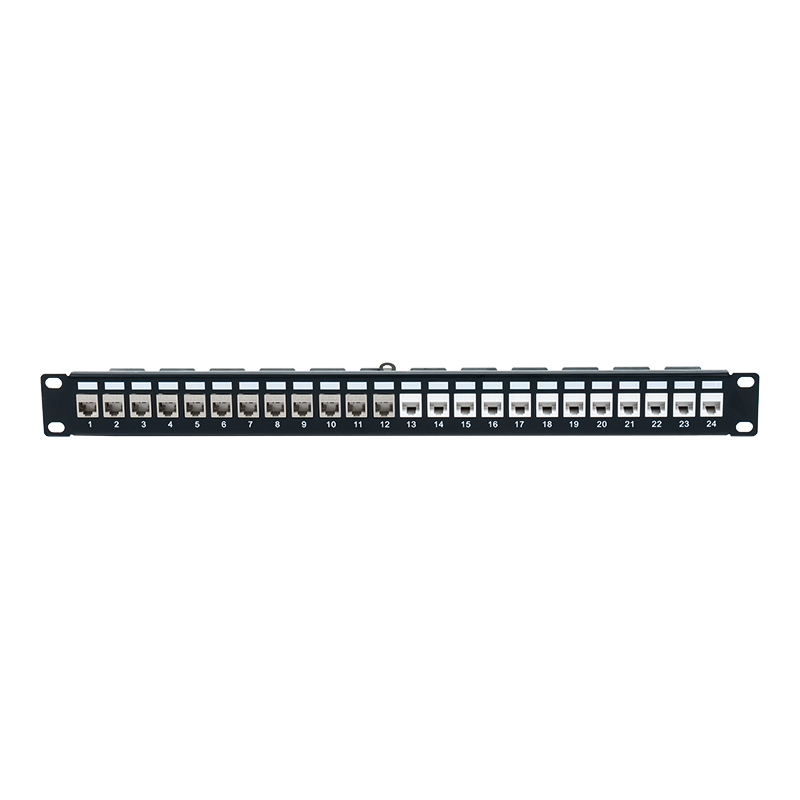

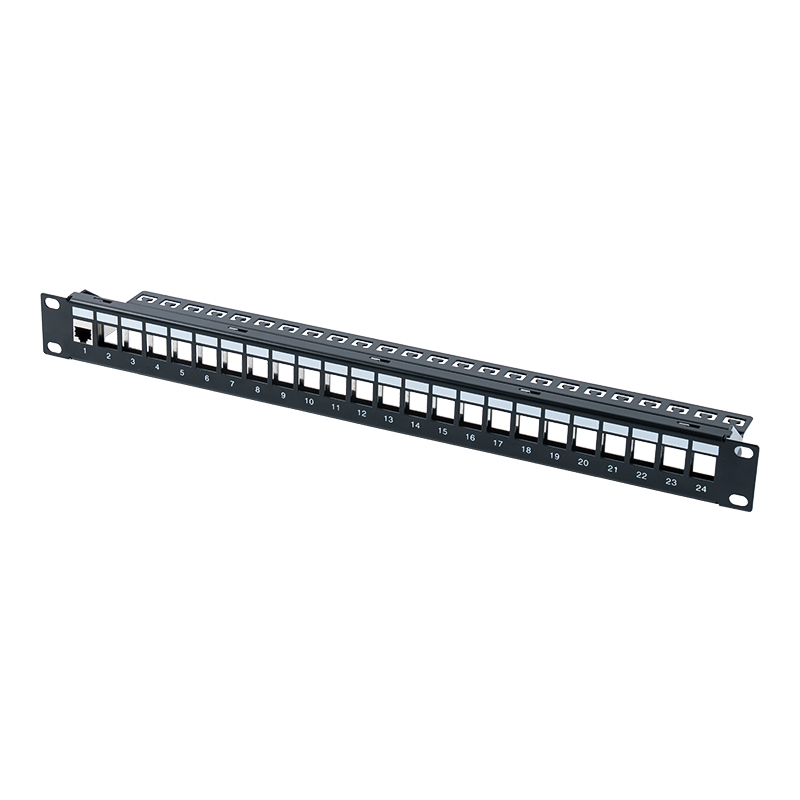

Asortyment ekranowanych paneli krosowych

Poniżej znajduje się przykład formatów ekranowanych paneli krosowych wyprodukowanych dla okablowania kategorii 6 i Cat6A, obejmujących liczbę portów od 8 do 24 i szerokości szafy od 10 cali do pełnych 19 cali.

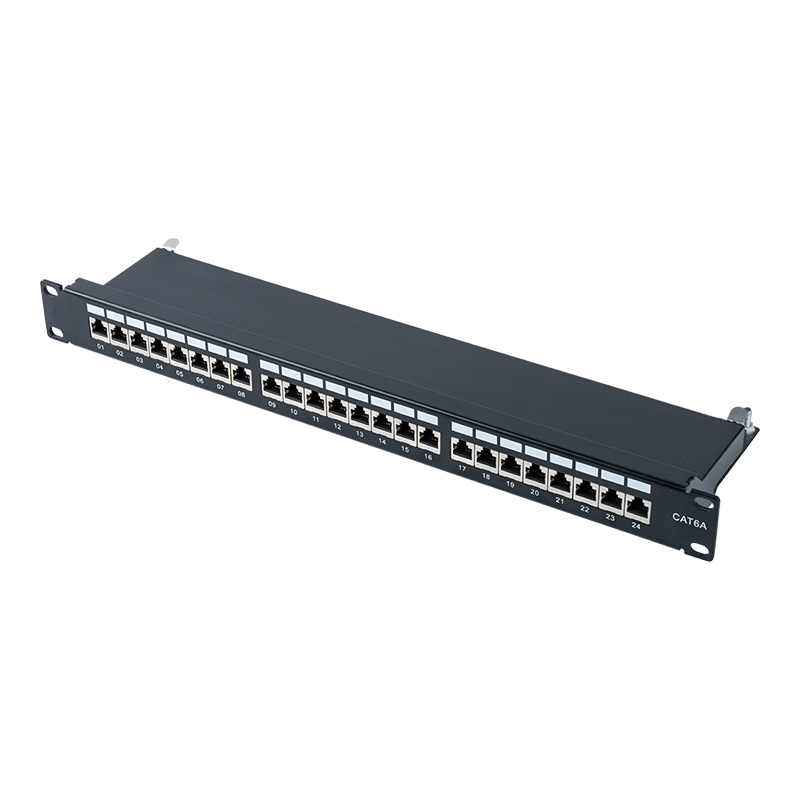

Category 6 19-inch 1U shielded 24-port patch panel

SP-3217SK24-C6A

Ekranowany 24-portowy Cat6

Cat6e 19-inch 0.5U shielded 24-port patch panel

SP-3262SK24-C6A

Cat6e ekranowany 0,5U

Category 6 1U shielded 12-port patch panel

SP-3215SK12-C6

Ekranowany 12-portowy Cat6

Category 6 1U shielded 8-port patch panel

SP-3216SK8-C6

Ekranowany 8-portowy Cat6

Category 6 10-inch 1U shielded 12-port patch panel

SP-3250SK12-C6

Ekranowany, 10-calowy Cat6

Wymagania dotyczące uziemienia dla paneli ekranowanych

Ekranowany panel działa prawidłowo tylko wtedy, gdy ekran ma ścieżkę uziemiającą o niskiej rezystancji. Pominięcie tego kroku jest najczęstszym błędem instalacji i może sprawić, że ekranowany przewód będzie działać gorzej niż nieekranowany.

Klejenie stojaka

Sama rama stojaka wymaga dedykowanego przewodu uziemiającego, zwykle o przekroju 6 AWG lub większego, poprowadzonego do głównej szyny uziemiającej budynku.

Klejenie każdego panelu

Panele ekranowane wykorzystują uchwyty uziemiające, śruby lub plecione paski na obudowie panelu. Każdy panel w stojaku powinien być podłączony do tego samego punktu uziemienia, aby uniknąć pętli uziemienia pomiędzy sąsiednimi panelami.

Sprawdzanie ciągłości

Po instalacji test ciągłości pomiędzy ekranem panelu a uziemieniem budynku powinien wykazać rezystancję znacznie poniżej 1 oma. Wszystko wyżej wskazuje na luźny występ lub brakujący zworkę łączącą.

Typowe błędy przy wyborze typu panelu

Podczas audytów terenowych wielokrotnie pojawiają się dwa błędy. Pierwszą z nich jest instalacja ekranowanego sprzętu bez uziemiania go, co zwiększa koszty bez dodatkowej ochrony i może powodować przydźwięk lub szum. Drugim jest użycie nieekranowanych paneli w układzie, który dzieli tacę z trójfazowym przewodem zasilającym, co prowadzi do okresowej utraty pakietów, trudnej do zdiagnozowania po fakcie. Dopasowanie panelu do rzeczywistego środowiska elektrycznego, zamiast domyślnego stosowania jednego typu w całym budynku, pozwala uniknąć obu problemów.

Często zadawane pytania

Czy ekranowany panel krosowy poprawia prędkość?

Nie. Ekranowanie nie zwiększa maksymalnej szybkości transmisji danych w danej kategorii; zmniejsza poziom błędów w hałaśliwym otoczeniu, dzięki czemu łącze działa z prędkością znamionową, zamiast spadać do niższej wynegocjowanej prędkości.

Czy panele ekranowane i nieekranowane mogą być mieszane w tym samym stojaku?

Tak, ale w ekranowanych portach nadal należy używać ekranowanych kabli krosowych i gniazd Keystone. Mieszanie ekranowanego panelu z nieekranowanymi przewodami anuluje korzyści ekranowania dla tego łącza.

Czy dla Cat6A przy 10 Gb/s wymagane jest okablowanie ekranowane?

Nie jest to ściśle wymagane, ale ekranowany Cat6A jest powszechną praktyką w gęstych instalacjach, ponieważ zmniejsza przesłuchy obce pomiędzy sąsiednimi wiązkami kabli, które stają się bardziej istotne przy częstotliwości 500 MHz.

Ile więcej kosztuje ekranowany panel krosowy?

Panele ekranowane zazwyczaj działają od 20 do 40 procent więcej na port niż ich nieekranowane odpowiedniki, głównie ze względu na metalowy materiał ekranujący i elementy uziemiające dołączone do panelu.
