Jaka jest różnica między gniazdem Keystone Jack a wtyczką RJ45?

A gniazdo kluczowe to żeńskie złącze zatrzaskowe, które kończy kabel typu solid-core wewnątrz płyty ściennej, panelu krosowego lub skrzynki natynkowej, natomiast wtyczka RJ45 to męskie złącze 8P8C zaciśnięte na końcu elastycznego kabla krosowego. Podnośnik pozostaje zamocowany w ścianie; wtyczka to element, który faktycznie wkładasz do portu laptopa, przełącznika lub routera. Nie są one wymiennymi zamiennikami – system okablowania strukturalnego wymaga obu, zastosowanych we właściwym miejscu.

Dwa złącza, dwa zadania w tym samym przebiegu kabla

Powszechne jest zamieszanie między tymi dwiema częściami, ponieważ ostatecznie obie mają 8-pozycyjny i 8-stykowy interfejs typu RJ45 (8P8C). Różnica polega na tym, gdzie każdy z nich znajduje się w łączniku i jak chwyta drut. Gniazdo Keystone zatrzaskuje się w płycie czołowej, skrzynce montażowej lub porcie panelu krosowego i pozostaje tam na stałe, akceptując wciskane lub beznarzędziowe zakończenie z tyłu dla solidnego kabla 22-24 AWG. Wtyczka RJ45 jest zaciskana bezpośrednio na linkowym kablu krosowym i jest zaprojektowana tak, aby można ją było wielokrotnie wciskać i wyciągać po stronie urządzenia.

Pomyśl o typowym biurowym punkcie danych: solidny kabel Cat6 biegnie wewnątrz ściany od panelu krosowego do płyty czołowej. Na końcu ściany kabel ten jest wciskany w gniazdo typu Keystone. Przy biurku krótki kabel krosowy z wtyczkami RJ45 na obu końcach łączy panel czołowy z komputerem. Zamień te dwie role, a połączenie zwykle ulegnie awarii lub degradacji — kabel lity nie daje się niezawodnie zacisnąć we wtyczce, a kabel linkowy nie jest przeznaczony do trwałego zakończenia IDC.

Metoda zakończenia jest podstawową różnicą techniczną

Największą różnicą inżynieryjną jest sposób, w jaki każde złącze chwyta miedź. Gniazdo trapezowe wykorzystuje złącze przemieszczenia izolacji (IDC), zwykle blok wciskany typu 110 lub konstrukcję z nasadką bez użycia narzędzi. Przewodnik jest wciskany w metalową szczelinę, która przecina izolację i zaciska miedź, nie usuwając jej, tworząc gazoszczelne połączenie odporne na utlenianie w miarę upływu czasu. Zamiast tego wtyczka RJ45 opiera się na ośmiu małych, pozłacanych pinach, które przebijają przewód, gdy narzędzie do zaciskania ściska korpus wtyczki. Gniazda Keystone wykorzystują zacisk IDC z tyłu, który przecina izolację przewodu pod kątem 90 stopni, tworząc gazoszczelne połączenie, co stanowi znacząco inny mechanizm niż styk przebijany i zaciskany we wtyczce.

Ma to znaczenie dla niezawodności. Ponieważ zaciskane połączenia RJ45 zależą w dużej mierze od dopasowania geometrii wtyczki do dokładnej średnicy kabla i rodzaju przewodu, zwykłe wtyczki 8P8C są niezwykle wrażliwe na dopasowanie i aby w ogóle dobrze działały, wymagane jest niemal idealne dopasowanie kabla i wtyczki. Zakończenia IDC w gnieździe Keystone są znacznie mniej wrażliwe na niewielkie różnice w budowie kabla, dlatego standardy okablowania strukturalnego faworyzują gniazda w przypadku każdego stałego połączenia w ścianie.

Gdzie każdy z nich należy do systemu okablowania strukturalnego

Wytyczne branżowe są w tej kwestii dość spójne. Złącza RJ45 to końcówki męskie stosowane na końcach kabli krosowych i kabli urządzeń, natomiast gniazda Keystone to końcówki żeńskie stosowane w ścianach, panelach krosowych i łączach stałych zgodnie z TIA-568.2-D. Używanie wtyczki tam, gdzie należy gniazdo lub odwrotnie, to jeden z częstszych błędów nowicjuszy w pracach instalacyjnych niskiego napięcia.

To połączenie jest dokładnie powodem, dla którego wtyczki RJ45 są odpowiednie do kabli krosowych, kabli urządzeń i krótkich zworek sprzętowych, ale są niewłaściwe do zakończenia gniazdek ściennych, zakończeń paneli krosowych lub okablowania strukturalnego. Solidne zakończenie IDC gniazda zapewnia stabilność połączenia przez lata, a konstrukcja wtyczki sprzyja elastyczności wymaganej po stronie użytkownika.

Beznarzędziowe vs Punch-Down Keystone Jacks

W samej kategorii gniazd Keystone istnieją dwa popularne style zakończeń, a wybór wpływa na szybkość instalacji bardziej niż na długoterminową wydajność. Tradycyjne gniazdo Keystone 110 wymaga dedykowanego narzędzia udarowego do umieszczenia każdego przewodnika w jego gnieździe IDC, co zapewnia spójne wyniki, ale dodaje krok do każdego zakończenia. Zamiast tego w beznarzędziowym gnieździe typu keystone wykorzystuje się nasadkę na zawiasach: przewody są ułożone w oznaczonych kolorami kanałach zgodnie z wydrukowanym schematem T568A lub T568B, a następnie nasadkę dociska się ręcznie, aby zakończyć gazoszczelny kontakt.

Obydwa projekty ostatecznie opierają się na tej samej zasadzie IDC opisanej wcześniej, tylko z innym sterowaniem mechanicznym. W przypadku dużych instalacji z setkami portów powszechnie stosowane są gniazda wciskane, ponieważ narzędzie udarowe wytwarza bardzo powtarzalną siłę. W przypadku mniejszych prac, modernizacji lub techników pracujących w ciasnych miejscach, podnośniki beznarzędziowe znacznie skracają czas instalacji, ponieważ nie trzeba nosić osobnego narzędzia ani wymieniać go między markami złączy.

Ekranowane i nieekranowane gniazda Keystone

Gniazda Keystone dzielą się również na kategorie ekranowane i nieekranowane, w zależności od kabla, który kończą. Nieekranowane gniazdo Keystone współpracuje ze standardowym kablem UTP i jest domyślnym wyborem w typowych instalacjach biurowych i domowych, gdzie zakłócenia elektromagnetyczne są niskie. Ekranowane gniazdo Keystone dodaje metalową obudowę lub ekranowany obszar styków przeznaczony do użytku z kablem F/UTP, S/FTP lub F/FTP i wymaga prawidłowego uziemienia ekranu przez panel krosowy lub płytę czołową, aby było skuteczne. Mieszanie nieekranowanego gniazda z ekranowanym kablem lub pominięcie kroku uziemienia w przypadku przewodu ekranowanego eliminuje większość ochrony przed zakłóceniami, jaką miało zapewnić ekranowanie.

Dlaczego ocena kategorii nadal zależy od całego kanału

Etykieta Cat6 lub Cat6A na gnieździe Keystone lub wtyczce RJ45 opisuje tylko pułap wydajności tego jednego komponentu, a nie całego łącza. Zerwanie integralności skrętki na końcu prowadzi do wyższych strat wtrąceniowych, niespójne ułożenie przewodów powoduje niedopasowanie impedancji, a zaciskanie pola zwiększa zmienność, która osłabia ogólną wydajność kanału. W praktyce oznacza to, że gniazdo Keystone Cat6A w połączeniu ze słabo zaciśniętą wtyczką o klasie Cat5e lub zakończone przez instalatora, który usuwa izolację z przewodów, nie zapewni przepustowości, dla której żaden z elementów sam w sobie jest znamionowy.

Z tego też powodu certyfikacja na poziomie komponentów ma znaczenie przy hurtowym pozyskiwaniu złączy do projektów komercyjnych. Fabryka gniazd Keystone lub fabryka złączy RJ45, która testuje produkty pod kątem specyfikacji NEXT, FEXT i strat odbiciowych na poziomie komponentów, daje instalatorom znacznie większe szanse na późniejsze zdanie certyfikatu kanału w porównaniu z niecertyfikowanymi częściami, których wydajność może zauważalnie różnić się w zależności od partii produkcyjnej.

Montaż i kompatybilność akcesoriów

Ponieważ moduły Keystone mają znormalizowaną konstrukcję zatrzaskową, gniazdo z jednej fabryki gniazd modułowych będzie zazwyczaj pasować do tych samych otworów w płycie ściennej, panelu krosowym lub skrzynce montażowej, co gniazdo z innego gniazda, o ile oba mają format trapezowy. Moduł Keystone ma znormalizowaną prostokątną powierzchnię utrzymywaną na miejscu za pomocą elastycznych wypustek, które zatrzaskuje się w płycie montażowej lub panelu z prostokątnymi portami o odpowiednich rozmiarach, a większość Keystone jest wymienna. Ta standaryzacja sprawia, że ​​praktyczne jest łączenie gniazd danych, głosu i AV w tej samej płycie czołowej lub panelu krosowym bez niestandardowego sprzętu.

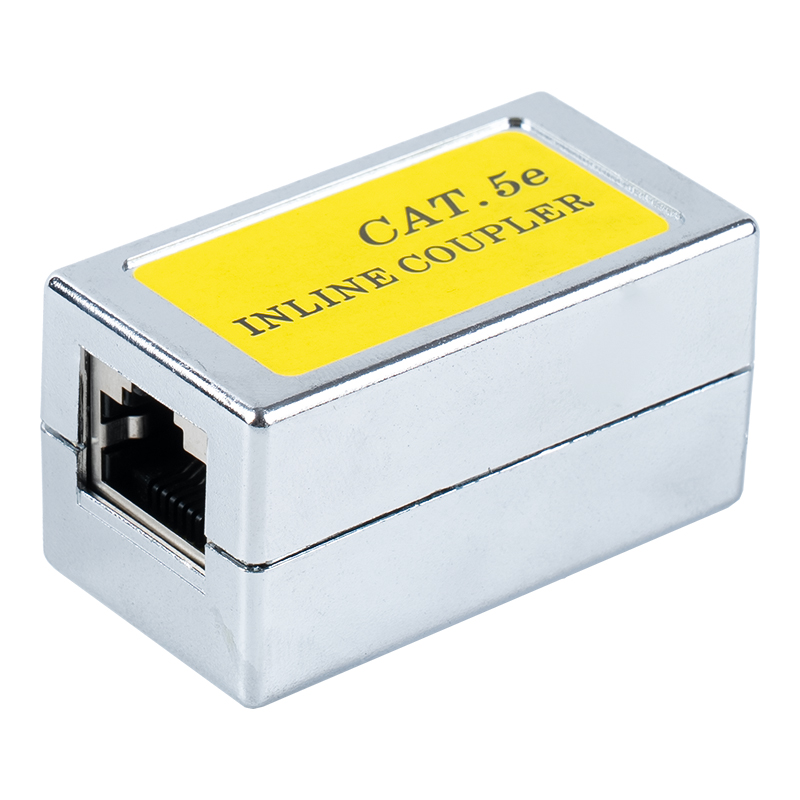

Typowe akcesoria o tej samej powierzchni obejmują płyty czołowe z wieloma portami, dolne skrzynki do montażu powierzchniowego do instalacji natynkowych, łączniki liniowe umożliwiające przedłużenie istniejącego ciągu kablowego bez konieczności ponownego kończenia obu końców oraz panele do zarządzania kablami, które zapewniają uporządkowanie gęstego okablowania paneli krosowych. Niektóre specjalne gniazda Keystone są również zbudowane pod kątem 90 stopni, specjalnie do puszek na płytkich ścianach lub do montażu niskoprofilowego, gdzie proste gniazdo nie pozostawiłoby wystarczającego luzu, aby wtyczka mogła zostać osadzona.

Praktyczne wskazówki dotyczące wyboru

Dla każdego, kto wykonuje okablowanie lub określa projekt okablowania strukturalnego, kilka praktycznych zasad niezmiennie obowiązuje. Używaj gniazd typu Keystone w każdym stałym punkcie — gniazdach ściennych, portach paneli krosowych i wszelkich zakończeniach, które po zainstalowaniu nie powinny być zakłócane. Zarezerwuj wtyczki RJ45 na kable krosowe i połączenia od strony urządzenia, w których kable mają być odłączane i ponownie podłączane. Dopasuj ekranowane gniazda do ekranowanego kabla i odpowiednio uziemij ekran; nie należy mieszać elementów ekranowanych i nieekranowanych w tym samym przebiegu. Zachowaj spójność ocen kategorii dla gniazd, wtyczek, kabli krosowych i kabli w jednym łączu, ponieważ najsłabszy element wyznacza pułap dla całego kanału. Tam, gdzie potrzebne są końcówki o stopniu ochrony IP lub zakończenia zewnętrzne, należy szukać opcji złączy IP68 zamiast dostosowywać standardowe gniazda typu Keystone do zastosowań wewnętrznych, ponieważ standardowe obudowy nie są uszczelnione przed wnikaniem wilgoci lub pyłu.

Wszystko to nie wymaga zgadywania, gdy role są jasne: gniazdo Keystone zakotwicza stałą infrastrukturę, a wtyczka RJ45 obsługuje elastyczne połączenia skierowane do użytkownika. Traktowanie ich jako różnych narzędzi do różnych zadań – a nie jako części wymiennych – sprawia, że ​​instalacja okablowania jest zarówno niezawodna, jak i łatwa do późniejszego rozwiązywania problemów.
